解决方案：

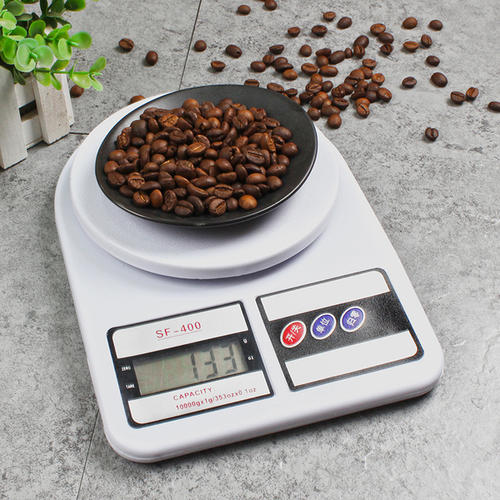

我们提供了一种电子秤PCBA方案，专门用于咖啡秤的单片机软硬件开发。该方案具有以下主要性能指标：

1. 开机方式：支持按键开机和上电开机两种方式。
2. 量程和显示分度：支持两种量程，分别为-3300~3300g和-5000~5000g，分度值分别为0.1g和1g。在-1kg~1kg范围内，分度值为0.1g，在-1kg~1kg范围外，分度值为1g。
3. 称重范围：支持-5000g至5000g的称重范围。
4. 单位：支持多种单位切换，如g、lb、oz、st。
5. 工作电流：在正常工作时，传感器部分供电电压为2.8V，工作电流为6mA，待机电流为2uA，扫描电流为200uA。
6. 校准：支持一点校准或两点校准。在开机全显状态下，按下特定按键进入校准模式。
7. 低电指示：当电池电压低于4.8±0.1V时，LCD将显示“Lo”，并在4秒后自动待机。
8. 过载指示：当称重值超过最大称量时，LCD将显示“EEEE”。
9. 自动待机时间：在开机归零后，经过60±5秒无操作时自动进入待机状态。按键操作或重量变化大于2g时，刷新关机时间。
10. 归零：在开机全显稳定后进行归零操作。在称重状态下，当重量小于1g且稳定时，自动进行归零操作。
11. 温湿度特性：芯片工作温度范围为-40℃至85℃，相对湿度不超过90%。
12. 工作电压：支持2.8V至6V的供电范围。
13. 计时和倒计时：支持计时和倒计时功能，包括开始、停止和清零时间的操作，倒计时还具有时间到达提醒功能。

在使用该方案进行称重时，需要按照以下步骤进行操作：

1. 称重状态：只有在上电或按键开机全显归零后才能进行称重操作。
2. 稳定状态：当称重稳定后，显示稳定图标，并在重量改变大于等于2g时刷新重量值。
3. 去皮：按下去皮按键后，显示0g。当此时重量大于等于去皮重量时，显示去皮标志。MCU会记住此重量，用于相加后续加载重量计算是否到达超载重量。若超载，会有相应提示以保护称体。若此时重量小于去皮重量，则不显示去皮标志，MCU会以此重量为0点值。

在进行校准时，需要按照以下步骤进行操作：

1. 进入校准：在开机全显状态下，按下特定按键（三短一长）进入校准模式。
2. 校准抓零：进入校准模式后，首先显示内码，待稳定后进行抓零操作。
3. 校准点1：校准抓零成功后，进入校准点1。LCD显示校准点1的重量值。此时，将相应重量的砝码放在称盘上，待稳定后进入校准点2。
4. 校准点2：进入校准点2，LCD显示校准点2的重量值。此时，将相应重量的砝码放在称盘上，待稳定后，LCD显示PASS，表示标定成功，并自动退出标定模式。
5. 标定提示：校准次数超出时会提示“FULL”。校准值烧录错误时会提示“err”。校准通过时会提示“PASS”。

该方案具有以下功能特征：

1. 工作电压范围为2.4V至3.6V。
2. 支持LCD/LED显示。
3. 全程去皮称重，保持数值稳定。
4. 显示分度值为0.01g，实现精准称重。

以上是我们提供的电子秤PCBA方案，适用于咖啡秤的单片机软硬件开发。该方案具有稳定的性能指标和丰富的功能特征，能够满足咖啡秤的称重需求。
