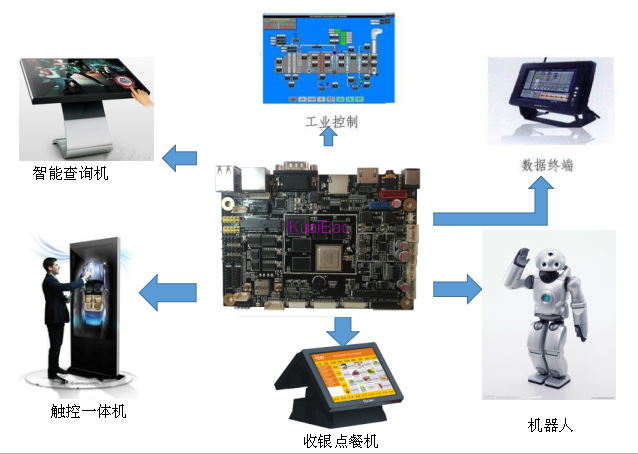

主板是由本公司，针对自助设备，数字标牌，POS ，游戏，轻办公等行业基于RK3288, CPU:CORTEX-A17四核，GPU:MALI T764 开发开发的一款ARM主板支持硬件软件看门狗，定时开关机功能。
该主板长147MM宽101M 标准3.5寸，丰富的IO 如图所示：
主板接口以及配制列：
| CPU |
RK3288 |
CORTEX-A17四核,GPU:MALI T764 |
| DDR3 |
||
| EMMC |
标配8G |
4G/8G/16G/32G/64G可选 |
| WIFI_BT |
AP6210 |
蓝牙4.2BLE,WIFI b/g/n |
| USB |
10个USB |
USB2.0/1.1 外挂2个内部8个可外接 |
| COM |
4个COM口 |
内置3个,外接DB9 ,1个 |
| RJ45 |
1个 |
10M/100M/1000M |
| TF_CART |
1个 |
最大支持32G |
| SIM_CART |
1个 |
3G、4G 上网卡 |
| HDMI |
1个 |
HDMI1.4 HDMI 2.0 |
| PHONE JACK |
1个 |
支持16/32欧姆阻抗耳机带MIC,或音频外接。 |
| AUDIO_MIC |
1个 |
同PHONE JACK |
| DC-JACK-IN |
1个 |
支持6-14V电压输入，标准 12V |
| RTC |
1个 |
3.0V纽扣电池， |
| 红色6P DC |
1个 |
内置电源输入接品 |
| POWER_4P |
1个 |
供其它外设备用电源。12V, 3V-10可调，两组，可控开关 |
| KEY_LED |
1 个 |
电源开关，指示灯 |
| IR |
1个 |
外接红外遥控接收头 |
| AUDIO_AMP |
1个 |
内置功放输出 2X 10W(8OHM) 2X15W(6OHM) |
| BACK_LIGHT |
1个 |
屏背光供电，亮度控制 |
| LVDS |
1个 |
支持800X480----1920X1200 PANEL |
| 4LINE_EDP |
1个 |
支持2560X1600以下 EDP PANEL |
| 2LINE_EDP |
1个 |
支持 1920X1200以下PANEL |
| MIPI_PANEL |
1个 |
支持 1920X1200以下PANEL |
| MIPI_CAMERA |
2个 |
|
| CIS_CAMERA |
1个 |
支持 5M以下 CAMERA |
| I2C |
1个 |
独立I2C可接TP ，其它设备，也可作GPIO |
| WIFI_BT_ANT |
1个 |
2.4GWIFI_BT天线接口 |
| DEBUG |
1个 |
调试口，可以作GPIO,PWM |
| GPIOX8 |
1个 |
8个GPIO |
| KEY |
6个KEY, 1个POWER KEY 1个LED, 也可作ADC |
|
| MINI_PCIE |
1个 |
主要接3G/4G模组 |
