    DMA-HMI 6Q 以Freescale iMX6Q/D ARM 为主体的智能终端，支持目前最流行的Android及Linux 系统为主轴，除了IO等其他接口之外，并整合了有线、无线等通讯的接口，可以让客户的产品应用上得心应手(going smoothly and easily)。因此主板功能强大，客户可依自己的需求功能选择不同的系列，分为基本型(BT系列)，齐全型(CT系列)。

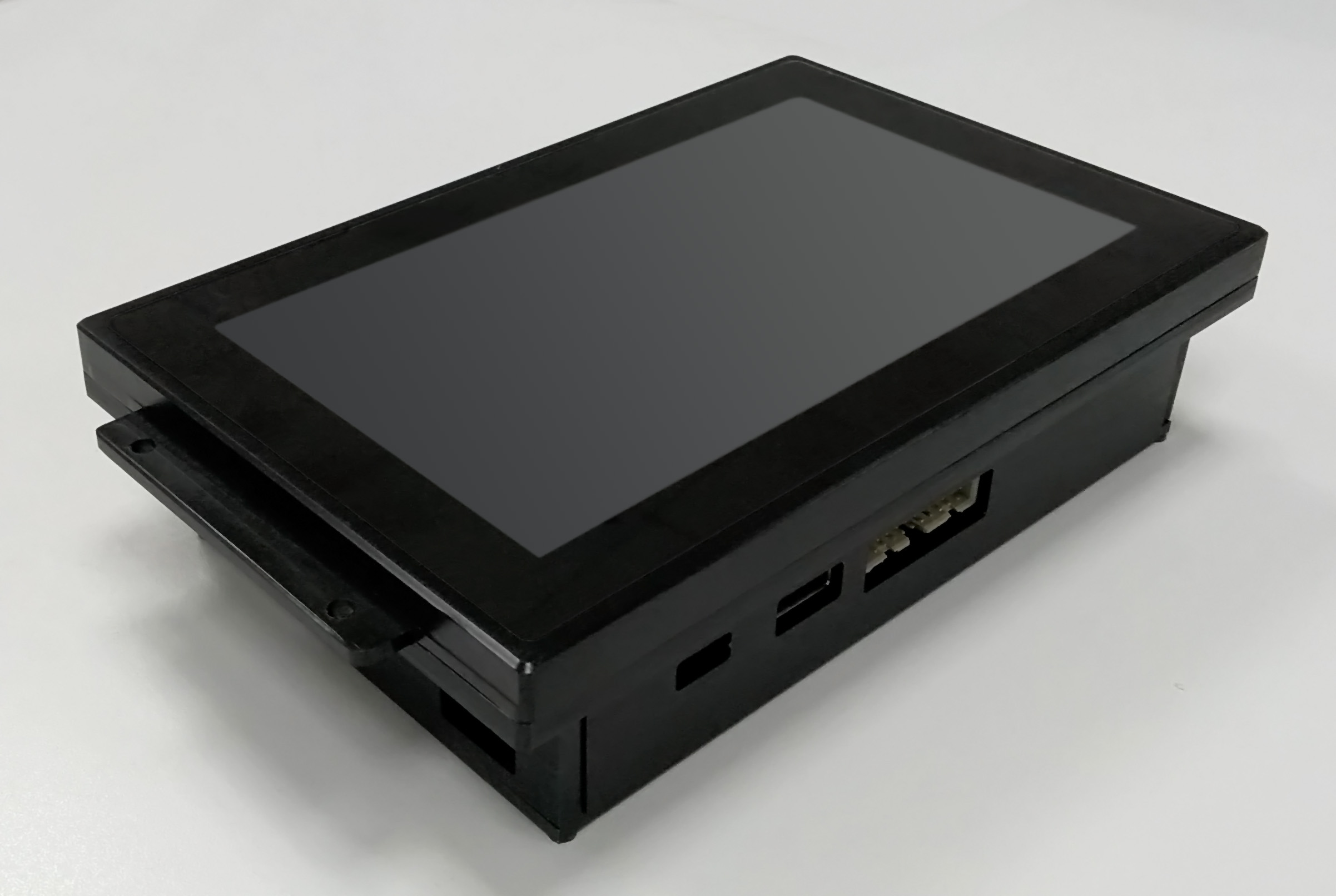

    DMA-HMI 6Q ARM BASE 智能终端一体成型，结合了各种不同尺寸的LCD+电容TP驱动板(7.0、10.1吋)与主板连接共用，在产品功能设计及显示上做更有弹性的配合。





















Freescale iMX6Q  控制主板+电容TP+扩充接口(简易)+Android 5.x/ Linux+QT

 BT (Basic Type)系列产品之接口说明
 *. BT 标准配置 : RS232*3，RS485*1+GPIO*16+USB HOST+TF+USB OTG
 *. RS232*2/RS485*2 模组，RS232*4 模组(选配)，TTL(5V/3.3V) RS232*4 模组(选配)
 *. 800X480(R)------> R为RGB接口
 *.1024X600(L)------> L为LVDS接口



型号	显示尺寸/比例	亮度	分辨率	多功能接口	系统环境	备注
6QAN-BT050H	5.0吋/16:9	400	800X480(R)	BT接口	Android SDK
6QAN-BT070H	7.0吋/16:9	400	1024X600(L)	BT接口	Android SDK
6QAN-BT101H	10.1吋/16:9	350	1280X800(L)	BT接口	Android SDK
6QLX-BT070H	7.0吋/16:9	400	1024X600(L)	BT接口	Linux+QT
6QLX-BT101H	10.1吋/16:9	350	1280X800(L)	BT接口	Linux+QT

 Freescale iMX6Q  控制主板+电容TP+扩充接口(齐全)+Android 5.x/ Linux+QT

 CT(Complete Type) 系列产品之接口说明
 *. CT 标准配置 : RS232*3，RS485*1+GPIO*16+USB HOST+TF+USB OTG
                        +HDMI+RJ45+WiFi(2.4G/5.8G)+BT+AUDIO
 *. RS232*2/RS485*2 模组(选配)，RS232*4 模驵(选配)，TTL(5V/3.3V) RS232*4 模组(选配)
 *. GSensor(选配)
 *. 4G 模组(选配)
 *. GPS 模组(选配)
 *. 800X480(R)------> R为RGB接口
 *. 1024X600(L)-----> L为LVDS接口

型号	显示尺寸/比例	亮度	分辨率	多功能接口	系统环境	备注
6QAN-CT050H	5.0吋/16:9	400	800X480(R)	CT接口	Android SDK
6QAN-CT070H	7.0吋/16:9	400	1024X600(L)	CT接口	Android SDK
6QAN-CT101H	10.1吋/16:9	350	1280X720(L)	CT接口	Android SDK
6QLX-CT070H	7.0吋/16:9	400	1024X600(L)	CT接口	Linux+QT
6QLX-CT101H	10.1吋/16:9	350	1280X720(L)	CT接口	Linux+QT
