方案开发
RK3368全功能主板
价格： 可议价
概述：
YX303A安卓一体板，采用瑞芯微RK3368八核芯片方案，支持谷歌Android6.0系统。支持主流音视频格式和图片的解码。双8位的LVDS接口4K*2K，EDP接口，能驱动7”到82” 显示屏。带有HDMI接口1080P，支持4K的视频播放。丰富的接口，让产品变得更加通用，被广泛的应用到广告机、一体机、安防、工控等等智能控制领域。由于其硬件平台化、Android智能化的特点，在需要进行人机交互，网络设备交互时，都可以智能终端平台来进行使用。
特点：
高集成度。集成USB/LVDS/以太网/HDMI/EDP/WIFI/蓝牙于一体，简化整机设计，可插SD卡。
丰富的扩展接口.6个USB接口(4个插针,两个标准USB口),两个可扩展串口, GPIO/ADC接口，可以满足市场上各种外设的要求。
功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
高扩展性。6个USB口，5个串口，能扩展更多的外设设备。
基本硬件规格：
CPU |
瑞芯微RK3368八核Cortex-A53 四核 GPU Mail-400 @ 600MHz |
主频 |
1.8 GHz |
内存 |
DDR3 1G/2G 可选 |
内置存储容量 |
双通道DRAM 控制器, 64 bits 存储接口 支持DDR3L, LPDDR2, LPDDR3 |
显示屏接口 |
LVDS接口（单路，6位双路，8位双路）。支持最大分辨率1920x1080，支持7"-82" 显示屏 |
板载背光 |
支持3.3V/5V/12V可选 |
触摸屏 |
提供I2C接口（可以支持多点电阻触摸，多点电容触摸）。 支持USB多点红外触摸，多点声波触摸，多点光学触摸。 |
网络 |
具备RJ45接口，支持Ethernet 1000M。 |
具备WiFi/蓝牙模块，支持Wi-Fi 802.11b/g/n协议。 |
|
图像旋转 |
支持90度，270度手动旋转 |
实时时钟 |
内置实时时钟供电电池 |
系统看门狗 |
支持软件，硬件看门狗 |
支持USB摄像头，最高支持800W像素 |
|
3个USB HOST、1个USB OTG |
|
3组串口。支持外接接串口设备模块（3G模块，NFC模块，打印机，刷卡器等等） |
|
4个IO检测口 |
|
SD卡，最大支持32GB |
|
D CLASS内置功放，3W*2 @4R |
|
支持内置麦克风 |
|
音频 |
MP3,WMA,WAV, APE, FLAC, AAC, OGG,M4A,3GPP格式 |
视频 |
最高支持3840X2160 分辨率显示, 以及HDMI2.0输出 |
图像处理 |
支持OPENGL ES1.1/2.0/3.0, OPEN VG1.1, OPENCL, Directx11 内嵌高性能2D/3D加速硬件 支持4K、H.265硬解码10bits色深、HDMI2.0 支持1080P多格式视频解码1080P视频编码，支持H.264, VP8 和MVC图像增强处理 Geomerics Enlighten的全局实时光引擎 硬件提升低功耗下显示效果 |
电源适配器 |
输入：AC100-240V.50-60HZ， 输出： DC12V 3A |
基本软件规格：
操作系统 |
Google Android 6.0 |
基本软件功能 |
网页浏览、网络聊天、电子邮件、电子书、资源管理器 |
音效模式 |
时钟、闹钟、计算器、录音 |
语言支持 |
多国语言 |
录音 |
支持MP3、WMA格式录音 |
工具 |
Calendar |
Alarm Clock |
|
计算器 |
|
便条纸 |
|
天气+时钟 |
|
录音 |
|
文书处理 |
EPUB, WORD, EXCEL, POWERPOINT, PDF, TXT |
电子书 |
PDF/TXT/CHM/DOC/EXCEL/EPUB/RTF/FB2 |
日程 |
日历 |
输入法 |
标准Andriod键盘，可选第三方输入法（中文、韩文、日文等） |
网络 |
Browser -ChromeLite |
GOOGLE Market |
|
Gmail |
|
Google talk |
|
系统管理 |
APK安装器 |
原生态Android系统，开放root权限，可进行产品定制开发 |
|
实时远程监控，系统崩溃自恢复，7*24小时无人值守 |
|
System setting |
|
状态栏隐藏模式 |
|
开机自动运行专有APK |
|
支持OTA远程升级 |
|

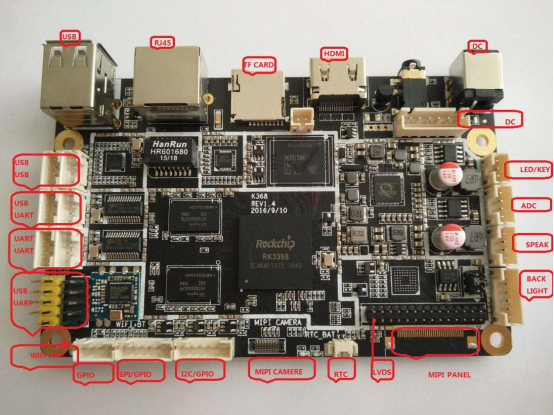

PCBA结构
l 麦克风接口（MIC JACK）
序号 |
定义 |
属性 |
描述 |
１ |
MIC+ |
输入 |
MIC正极输入 |
２ |
MIC- |
输入 |
MIC负极输入 |
外接MIC |
|||
1 |
MICP |
输入 |
MIC正相输入 |
2 |
MICN |
输出 |
MIC反相输入 |
3 |
MIC_DET |
输入 |
MIC检测 |
4 |
GND |
地线 |
地线 |
l 耳机输出接口（PHONE OUT JACK）
序号 |
定义 |
属性 |
描述 |
１ |
HPR |
输出 |
右声道输出 |
２ |
COM |
地线 |
地线 |
3 |
HPL |
输出 |
左声道输出 |
l 喇叭输出接口（SPEAKER OUT JACK）
序号 |
定义 |
属性 |
描述 |
１ |
LP |
输出 |
左声道输出正极 |
２ |
LN |
输出 |
左声道输出负极 |
3 |
RP |
输出 |
右声道输出正极 |
4 |
RN |
输出 |
右声道输出负极 |
l 按键接口（KEY ）
序号 |
定义 |
属性 |
描述 |
１ |
KEY0 |
输入 |
默认高电平（0-D4） |
２ |
KEY1 |
输入 |
默认高电平（0-D5） |
3 |
KEY2 |
输入 |
默认高电平（0-D6） |
4 |
KEY3 |
输入 |
默认高电平（0-D7） |
5 |
KEY4 |
输入 |
默认高电平（ADKEY_IN） |
