HC6155C为专业的定点双核心音频处理器，采用自定义的高性能双DSP核心架构，最高工作频率可达368.64MHz，具有256k Bytes数据SRAM和32 bit的数据运算位宽，以及高效的48条DSP指令集，适用于各种复杂的音效算法处理。

HC6155C内部集成独立2个I2S模块，支持五路音频输入及五路音频输出，总计10个通道的I2S输入输出。两个S/PDIF模块，分别用于输入和输出，一个自定义的音频SPI接口（ASPI），可通过SPI接口进行音频数据的传输。可通过SPI/I2C接口实现对HC6155C寄存器的读写配置以及加载音效处理算法到内部SRAM。可通过音频音效算法实现混响、闪避、压限、降噪、均衡、混音及变音等多种音效处理。芯片内嵌80C51内核、2个常用的定时器、中断处理单元以通用IO口。广泛应用于数字音箱、声卡、电视盒子、点歌机效果器、专业KTV等产品中。

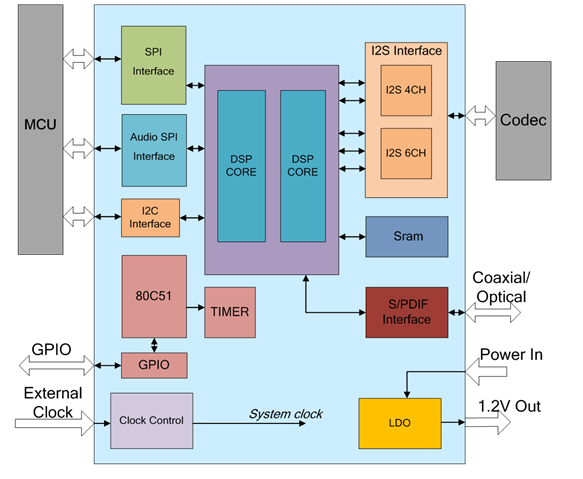

产品框图

特性：

> 双核心数字信号处理器，精简48条DSP指令集

> 内置4096 x 52bit的指令SRAM，2048个通用寄存器以及256 bytes的数据SRAM

> 支持晶振输入时钟源（6.144MHz ~ 24.576MHz），内部含有晶振启动电路

> 可选的PLL时钟，HC6155C最高工作频率为368.64MHz

> 内置LDO单元，输出电压1.2V，最大输出电流80mA

> 支持1.2V内核电压，支持1.8V和3.3V IO电压

> I2S音频接口，支持五路输入及五路输出总计10通道的I2S音频输入输出

> 自定义的音频SPI接口，可以通过SPI接口实现音频数据的传递

> S/PDIF数字音频接口，支持IEC60958标准，支持输入和输出，最高支持96kHz

> 具有SPI接口和I2C接口，均可用于配置HC6155C，操作方便，可通过I2C接口调用内部固化音效

> QFN 68pin封装
