基于无源RFID标签芯片的低成本阻抗匹配网络设计方案：

RFID技术作为一种快速、实时、准确采集与处理信息的高新技术，在各个行业有着广泛的应用前景。而对于无源RFID标签来说，标签天线和芯片之间的阻抗匹配和功率传输是关键问题。目前已有的阻抗匹配方法复杂且效果不理想，因此需要一种低成本的解决方案。

本文提出了一种用于无源RFID标签芯片的低成本阻抗匹配网络设计方法。该方法通过在标签芯片内集成阻抗匹配网络，实现了标签天线和芯片之间以及标签和读写器之间的最大功率传输。这种设计方法简单且成本低廉，能够改善芯片性能并提高读写器对标签反射信号的识别率。

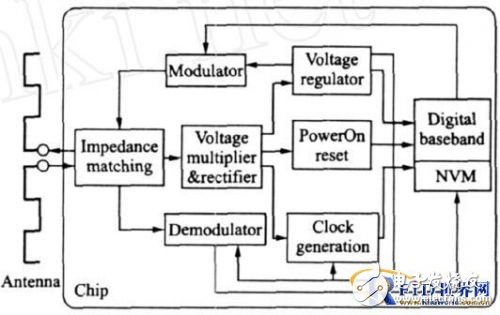

阻抗匹配分析是该设计方案的关键步骤。通过分析RFID标签的原理和组成，以及阻抗匹配的原理，确定了阻抗匹配网络的设计方案。采用L型匹配方法，通过串联的电感和芯片中的电容谐振的方法，实现了阻抗的匹配。为了得到最大功率传输，芯片的输入阻抗必须和天线共轭匹配。

设计出的阻抗匹配网络由电容和开关组成。通过实测和计算，确定了合适的电容值和开关状态，使得芯片和天线之间实现了最大功率传输。实际测试结果表明，采用该阻抗匹配网络的标签在和读写器通信的过程中，误码率低于10-4，标签的识别准确率得到了显著提高。

综上所述，基于无源RFID标签芯片的低成本阻抗匹配网络设计方案能够有效改善芯片性能，提高读写器对标签的识别准确率。这种设计方案简单且成本低廉，适用于各种RFID应用场景。
