为了解决RFID噪声问题，我们可以设计一个简单低成本的电路。首先，我们选择一个低频信号的RFID阅读器，比如130kHz的TIRIS RFM-007B。这种频率范围内的噪声对于RFID阅读器来说非常敏感，而开关电源经常会产生这个频率范围内的噪声。因此，为了获得最大的灵敏度，通常需要使用较重的、昂贵的线性电源。

然而，RFID阅读器的工作周期包含多个阶段，只有接收阶段对噪声敏感。因此，我们可以在接收和空闲阶段关闭开关电源，让模块使用存储的能量继续工作。这样可以有效降低噪声对RFID性能的影响。

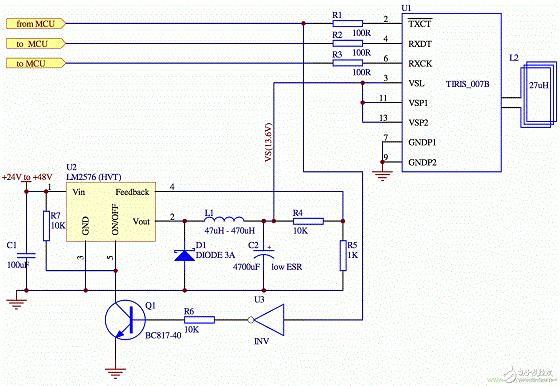

为了实现这个设计，我们可以使用具有关断输入引脚的降压转换器，比如LM2576。通过控制关断线，我们可以选择性地关闭电源，使RFID模块在接收和空闲阶段使用存储的能量。另外，MCU的RFID模块发射控制线(/TXCT)也可以通过U3和Q1来控制关断线，如果需要，还可以采用独立的MCU输出来控制关断线。

这种设计方案可以在叉车等需要使用RFID进行位置检测的应用中得到应用。叉车所处的环境噪声通常很大，而电机驱动中产生的高频调制大电流会给RFID的工作带来困难。通过使用本文介绍的控制技术，可以使RFID周期与修改后的电机驱动周期保持同步，从而极大地改善由电机驱动干扰引起的灵敏度降低问题。

这个简单低成本的电路设计可以有效解决RFID噪声问题，提高RFID的性能和可靠性。
